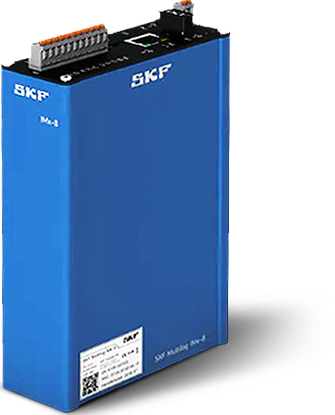

IMx-8
IMx-16
IMx-16
유선 & 무선 LTE
온라인 모니터링 시스템
온라인 모니터링 시스템
Online Vibration
Measurement System
Product descriptions
Low Cost, Compact Size
@ptitude Observer Software 사용 시 강력한 설비진단 모니터링 시스템 구성
다양한 통신 방법으로 시스템 구성이(TCP/IP, LTE(P-LTE)) 가능하며, 다른 통합시스템
(PLC 또는 DCS)과 연결 가능(Modbus RTU, Modbus TCP/IP, OPC)
Local 시스템 구성 또는 SKF Cloud 시스템을 통해 통합 구성 가능
다양한 산업군에 적용 가능(정유, 석유화학, 제약, 식품, 발전소 등)
@ptitude Observer Software 사용 시 강력한 설비진단 모니터링 시스템 구성
다양한 통신 방법으로 시스템 구성이(TCP/IP, LTE(P-LTE)) 가능하며, 다른 통합시스템
(PLC 또는 DCS)과 연결 가능(Modbus RTU, Modbus TCP/IP, OPC)
Local 시스템 구성 또는 SKF Cloud 시스템을 통해 통합 구성 가능
다양한 산업군에 적용 가능(정유, 석유화학, 제약, 식품, 발전소 등)
Product characteristics

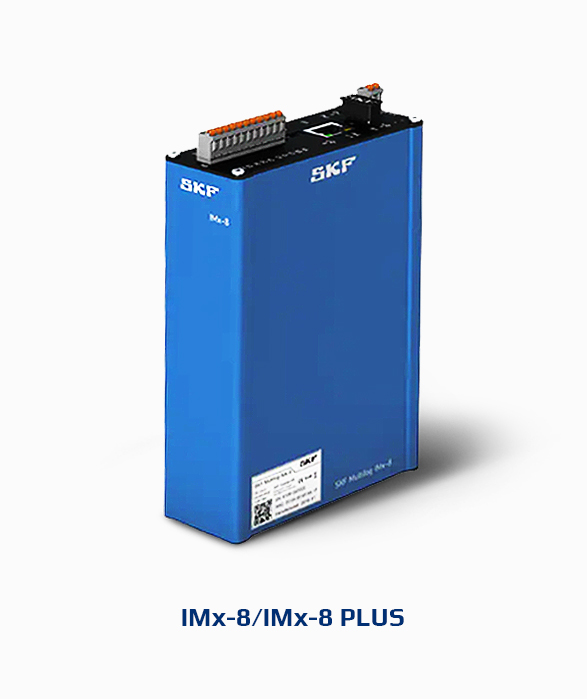

채널 구성 : Analogue : 8ch, Digital : 2ch
DC ~ 40kHz Frequency Range, 100 ~ 6,400line 해상도
Dynamic Range : 120dB, 24bit Data Conversion
Power Input : 24Vdc ~ 48Vdc 또는 PoE 전원 사용(전원 이중화 가능)
Signal Input : ICP Accelerometers, Voltage signals, 4~20mA Signals,
PT1000Ω (IMx-8 PLUS 구성 시)
통신 : TCP/IP(LAN), LTE(or P-LTE)
끊김 없는 데이터 전송(높은 메모리 용량 내장) :
PC와의 통신 끊겨져도 한 달치 이상의 데이터 저장, 통신 복구 시 데이터 전송
DC ~ 40kHz Frequency Range, 100 ~ 6,400line 해상도
Dynamic Range : 120dB, 24bit Data Conversion
Power Input : 24Vdc ~ 48Vdc 또는 PoE 전원 사용(전원 이중화 가능)
Signal Input : ICP Accelerometers, Voltage signals, 4~20mA Signals,
PT1000Ω (IMx-8 PLUS 구성 시)
통신 : TCP/IP(LAN), LTE(or P-LTE)
끊김 없는 데이터 전송(높은 메모리 용량 내장) :
PC와의 통신 끊겨져도 한 달치 이상의 데이터 저장, 통신 복구 시 데이터 전송
Product descriptions
Low Cost, Compact Size
@ptitude Observer Software 사용 시 강력한 설비진단 모니터링 시스템 구성
다양한 통신 방법으로 시스템 구성이(TCP/IP, LTE(P-LTE)) 가능하며, 다른 통합시스템
(PLC 또는 DCS)과 연결 가능(Modbus RTU, Modbus TCP/IP, OPC)
Local 시스템 구성 또는 SKF Cloud 시스템을 통해 통합 구성 가능
다양한 산업군에 적용 가능(정유, 석유화학, 제약, 식품, 발전소 등)
@ptitude Observer Software 사용 시 강력한 설비진단 모니터링 시스템 구성
다양한 통신 방법으로 시스템 구성이(TCP/IP, LTE(P-LTE)) 가능하며, 다른 통합시스템
(PLC 또는 DCS)과 연결 가능(Modbus RTU, Modbus TCP/IP, OPC)
Local 시스템 구성 또는 SKF Cloud 시스템을 통해 통합 구성 가능
다양한 산업군에 적용 가능(정유, 석유화학, 제약, 식품, 발전소 등)
Product characteristics

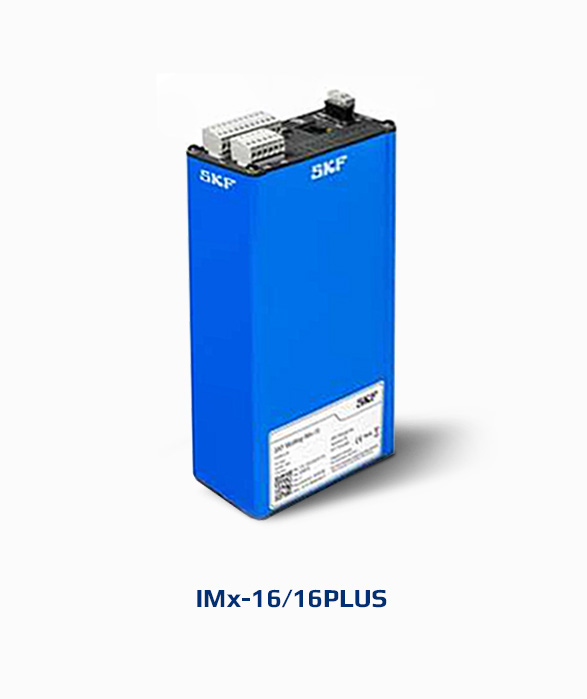

채널 구성 : Analogue : 16ch, Digital : 4ch
DC ~ 40kHz Frequency Range, 100 ~ 6,400line 해상도
Dynamic Range : 120dB, 24bit Data Conversion
Power Input : 24Vdc ~ 48Vdc 또는 PoE 전원 사용(전원 이중화 가능)
Signal Input : ICP Accelerometers, Voltage signals, 4~20mA Signals,
PT1000Ω (IMx-16 PLUS 구성 시)
통신 : TCP/IP(LAN), LTE(or P-LTE)
끊김 없는 데이터 전송(높은 메모리 용량 내장) :
PC와의 통신 끊겨져도 한 달치 이상의 데이터 저장, 통신 복구 시 데이터 전송
DC ~ 40kHz Frequency Range, 100 ~ 6,400line 해상도
Dynamic Range : 120dB, 24bit Data Conversion
Power Input : 24Vdc ~ 48Vdc 또는 PoE 전원 사용(전원 이중화 가능)
Signal Input : ICP Accelerometers, Voltage signals, 4~20mA Signals,
PT1000Ω (IMx-16 PLUS 구성 시)
통신 : TCP/IP(LAN), LTE(or P-LTE)
끊김 없는 데이터 전송(높은 메모리 용량 내장) :
PC와의 통신 끊겨져도 한 달치 이상의 데이터 저장, 통신 복구 시 데이터 전송
Product descriptions

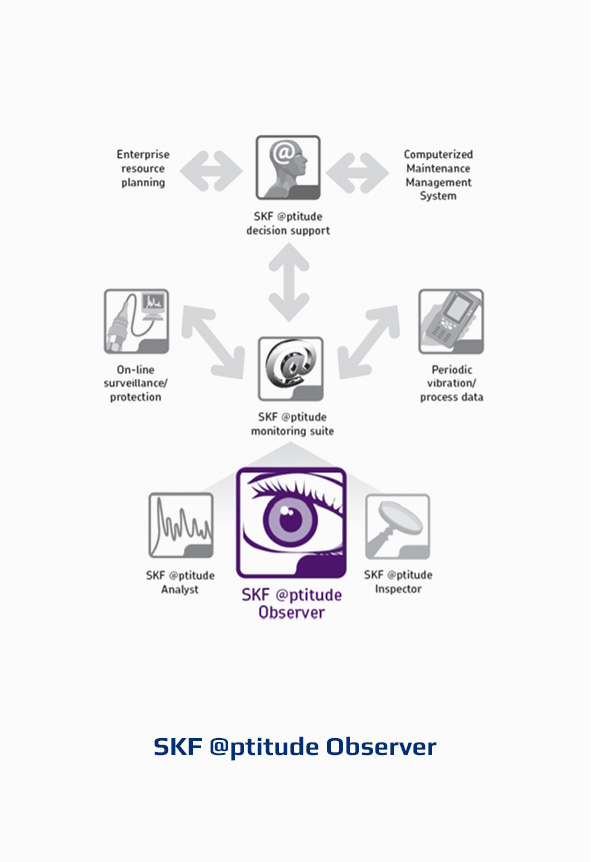

SKF @ptitude Observer는 온라인 데이터 전용 진동 분석 및 진단 전문 프로그램
사용자에게 강력한 설비 진단 기능을 제공하고 직관적인 인터페이스로 편리한 사용 가능
온라인 모니터링 시스템을 설정하고 실행하는데 필요한 모든 정보 및 기능을 제공
설비 모니터링, 결함 조기 감지, 설비의 안정성과 신뢰성을 최적의 상태로 유지
사용자에게 강력한 설비 진단 기능을 제공하고 직관적인 인터페이스로 편리한 사용 가능
온라인 모니터링 시스템을 설정하고 실행하는데 필요한 모든 정보 및 기능을 제공
설비 모니터링, 결함 조기 감지, 설비의 안정성과 신뢰성을 최적의 상태로 유지
Product characteristics

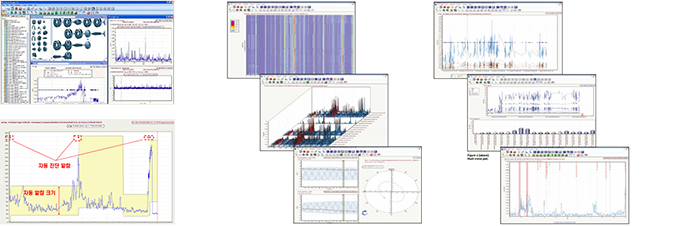

다양한 진동 데이터의 경향 관리(진동 속도, 가속도, 가속도 엔벨로핑, 변위, 온도 등)
자동 알람 레벨 및 자동 진단 기능(Protean 기능)
Protean 기능 : 자동 알람 레벨 및 자동 진단 기능(유럽 특허 기술)
FFT Spectrum, Time waveform, Orbit, Polar, Bode 등 강력한 진단 기능
Process overview 기능으로 공장 및 설비 Layout 구현
설비 결함주파수 자동 계산 및 AI 기반 자동 진단 솔루션을 통해 효과적인 진단 가능
한 화면에 다양한 분석 화면 표시(Trend, Time, FFT 등)
타 프로그램 또는 플랫폼과 데이터 공유
자동 알람 레벨 및 자동 진단 기능(Protean 기능)
Protean 기능 : 자동 알람 레벨 및 자동 진단 기능(유럽 특허 기술)
FFT Spectrum, Time waveform, Orbit, Polar, Bode 등 강력한 진단 기능
Process overview 기능으로 공장 및 설비 Layout 구현
설비 결함주파수 자동 계산 및 AI 기반 자동 진단 솔루션을 통해 효과적인 진단 가능
한 화면에 다양한 분석 화면 표시(Trend, Time, FFT 등)
타 프로그램 또는 플랫폼과 데이터 공유
WIRED ONLINE MONITORING SYSTEM
System introduction
전 세계 산업 현장은 Industrial 4.0으로 인한 Smart Factory 시대를 맞이하고 있으며, 이는 국내 장치산업에도 큰 영향을 미치고 있습니다.
SKF Online Monitoring System은 이에 맞추어 설비의 잠재적인 기계 고장을 조기에 감지, 분석하여 설비의 가동 중지 시간 및
유지보수 비용을 줄여 생산성을 높일 수 있게 할 수 있는 최적의 시스템을 공급해 드립니다.
SKF Online Monitoring System은 이에 맞추어 설비의 잠재적인 기계 고장을 조기에 감지, 분석하여 설비의 가동 중지 시간 및
유지보수 비용을 줄여 생산성을 높일 수 있게 할 수 있는 최적의 시스템을 공급해 드립니다.
System characteristics
Smart Factory System 구축을 위한 통합 Platform(Machine Learning)과의 편리한 연계성
정속, 가변 설비의 자동진단 서비스
DCS, PLC System과의 편리한 연계 기능
다양한 설비 결함 분석 (Unbalance, Misalignment, Bearing, Gear, Looseness, Resonance, Belt 등)
시스템 엔지니어, 분석 엔지니어 지원 서비스
정속, 가변 설비의 자동진단 서비스
DCS, PLC System과의 편리한 연계 기능
다양한 설비 결함 분석 (Unbalance, Misalignment, Bearing, Gear, Looseness, Resonance, Belt 등)
시스템 엔지니어, 분석 엔지니어 지원 서비스
SEMI-WIRELESS MONITORING SYSTEM
System introduction
기존 유선 시스템의 단점인 케이블 작업 및 비용, 이로 인한 안전상의 문제 등을 해결할 수 있는 솔루션
타 무선 시스템(Wifi 등)의 보안 및 신호 간섭 등의 문제 등을 해결할 수 있는 솔루션
타 무선 시스템(Wifi 등)의 보안 및 신호 간섭 등의 문제 등을 해결할 수 있는 솔루션
System characteristics
유선 System과 동일한 데이터 신호 전달(다수 실적 보유)
공사 및 시스템 구축 시간 절약으로 인한 비용 절감
통신 종류별 장단점 비교
공사 및 시스템 구축 시간 절약으로 인한 비용 절감
통신 종류별 장단점 비교
| 유선 | 기존 무선(wi-fi, WirelessHART 등) | LTE | |
|---|---|---|---|
| 장점 | · 안정적 운영 및 검증 완료 | · 운용 및 관리 비용 절감 | · LTE 통신 현장 검증 완료 · 안정성 및 보안 우수 · VPN 사용으로 보안성 강화(옵션) · 통신사의 전문적인 망 관리(검증완료) · 사내 데이터 무선망 전환가능(loT) |
| 단점 | · 케이블링 작업등으로 고비용 · 안전 및 작업 시간 과다 사용 · 케이블 단락 수리 및 이설 시 작업 에로발생 |
· 유지 보안 문제(사설 방식-전문적 망관리X) · 지형 및 장애물에 의한 신호 간섭 · 출력 제한 · 배터리 용량 한계 (계절적 영향,FFT전송 시 급격한 배터리 소모) |
· 통신 비용 발생 (데이터 통신망 계약시 비용 절감) |

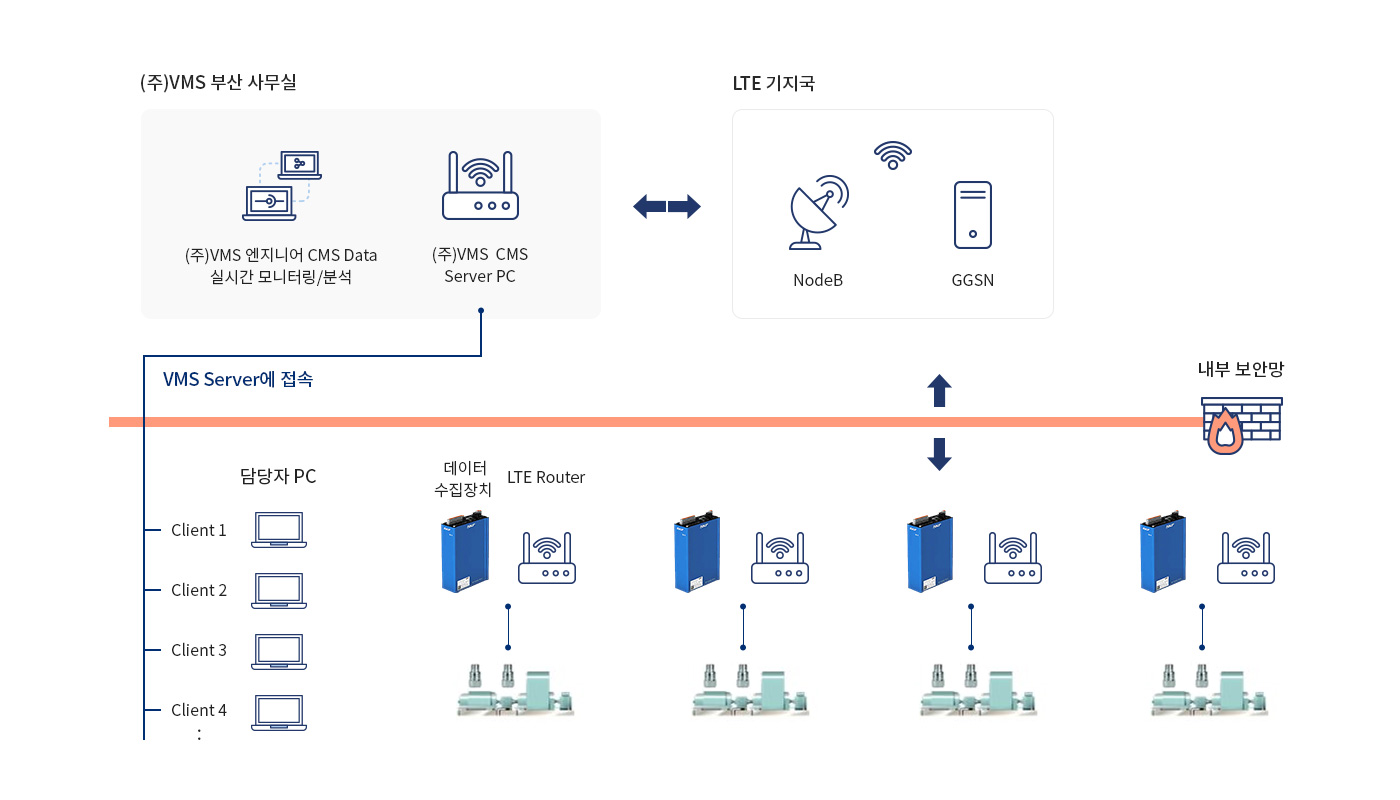

System Configuration(LTE or P-LTE)

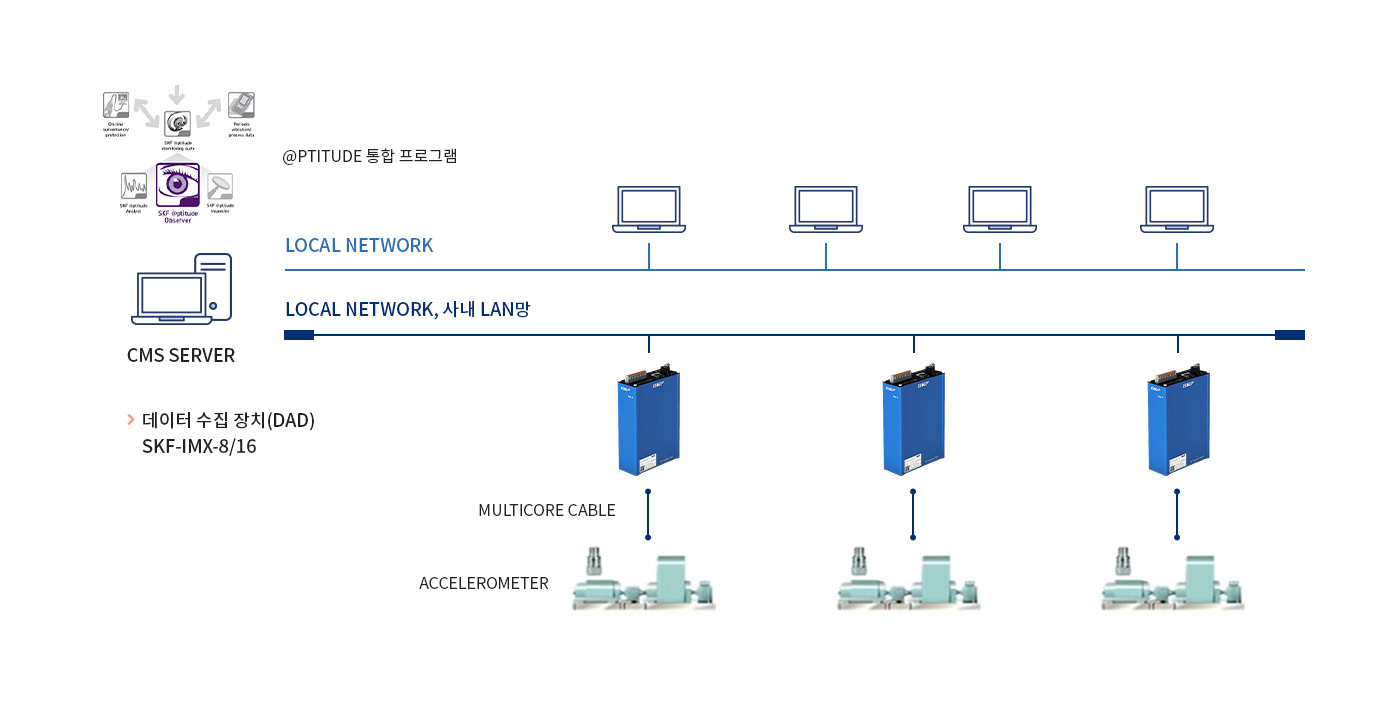

System Configuration(유선)
